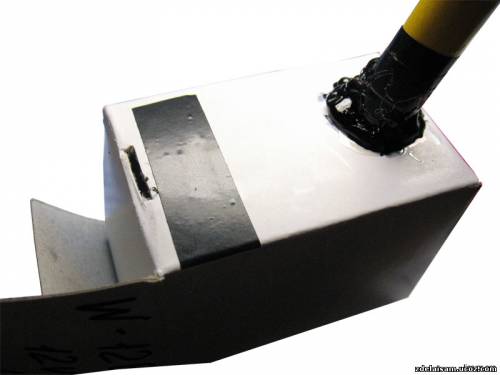

Сейчас своими руками мы соберем два варианта дифракционного спектроскопа. Спектроскоп – прибор, который позволяет исследовать спектр света, за счет разведения его спектральных составляющих вдоль определенной оси. Разделить свет на монохроматические волны можно или за счет явления дисперсии, либо за счет дифракции. В данном случае мы будем использовать дифракцию, так как у нас под рукой есть отличная дифракционная решетка – компакт диск!

Нам понадобятся небольшая картонная коробочка, компакт диск, клей, непрозрачная трубочка для окуляра.

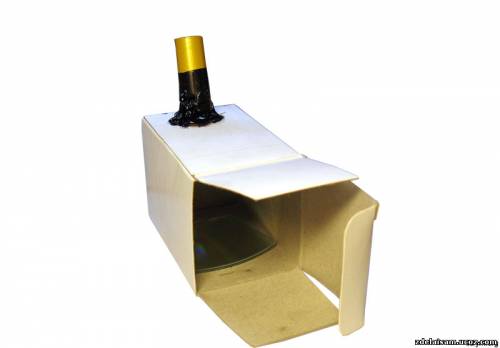

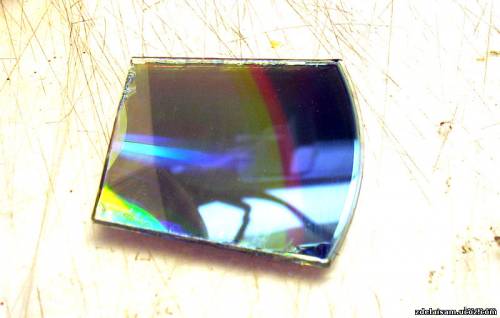

Вырежем ножницами кусочек компакт диска под размер коробочки:

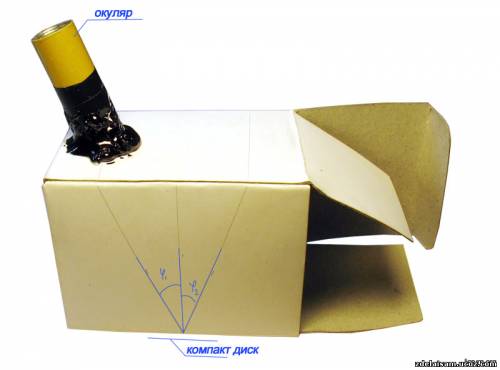

Разметим коробочку так, что бы правильно установить окуляр. Из оптики мы знаем, что угол падения равен углу отражения. Но так мы увидим окошко, через которое будет проходить свет, а не дифракционные максимумы, поэтому правее от линии будущего окошка оставим место.



Затем закрыв коробочку подберем подходящее место для ввода света. Для этого будем аккуратно протыкать дырочку, и наблюдать в окуляр. Если в окуляре мы видим напрямую отраженный свет, то дырочку заклеиваем и протыкаем новую чуть дальше. И так до тех пор пока в окуляре не будет видно много цветных точек, выстроившихся вдоль линии. Затем прорежем оконце:

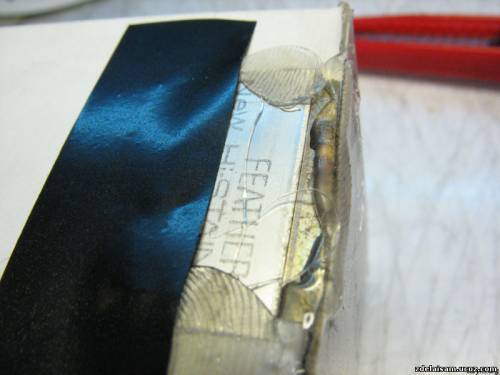

Установим на оконце световой нож из двух лезвий бритв – что бы в коробочку попадал максимально узкий пучек света – так мы будем видеть максимально четкую картину.


Если всё получилось – то мы увидим в окуляре разведенный спектр. Если спектр не непрерывный (например от ЛДС или газоразрядных ламп) то мы увидим набор линий. Каждая линия – монохроматическая составляющая. На фото самая верхняя линия на самом деле глубоко фиолетового цвета, просто фотоаппарат исказил цвет.


Вариант второй

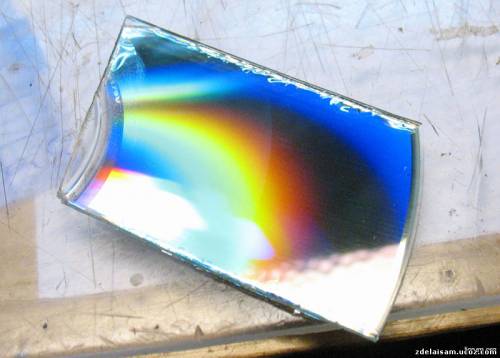

Сделаем миниатюрный спектроскоп, работающий в проходящем свете. Для этого вырежем компакт диск как и в первом варианте:

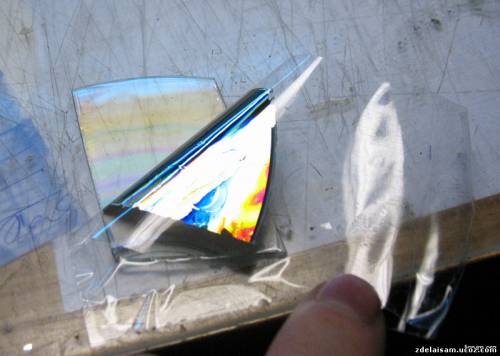

При помощи скотча уберем отражающую подложку:

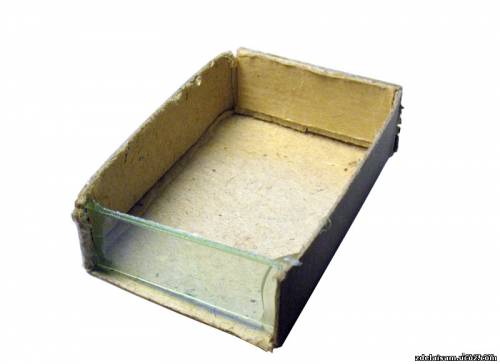

Получившуюся дифракционную решетку вклеим вместо одной из стенок спичечного коробка:

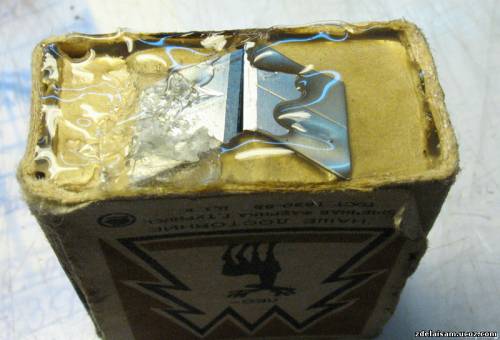

На противоположной стороне также оформим световой нож:


Получившийся спектроскоп тоже разводит спектр, правда несколько хуже наблюдается.


Источник: licrym.org
