 Хотя на эконом лампы, в зависимости от производителя, существует гарантия и даже до 3-х лет. Но потребители могут столкнуться с тем что лампочка перегорела, а у вас не сохранилась упаковка, чек покупки, магазин переехал в другое место т.е по каким-то независящим от вас причинам вы не можете обменять поломанную вещь. Мы решили предложить Вам воспользоваться оригинальным решением по использованию, перегоревших эконом ламп которое мы нашли на просторах огромного Интернет-ресурса и предлагаем его Вам.


Помните, вы подвергаете жизнь опасности, попав под напряжение 220В!


Проще всего её выбросить в мусор, ну а можно из неё сделать … другую, а если ламп сгоревших накопилось несколько, то можно заняться и …. ремонтом.


Если вы хотя бы раз держали паяльник в руках, то эта статья для Вас.

Вы сможете включить лампу дневного света до 30 Ватт, без стартёра и дросселя, с помощью маленькой платки снятой с нашей эконом лампы. При этом она будет зажигаться мгновенно, при понижении напряжения не будет ‘Моргать’.


Данная лампа перегорает двумя способами:

1)     горит электронная схема


2)     перегорает спираль накала


Для начала выясняем, что же произошло:

Вот экономка. Поддев отверткой в местах указанными стрелками (собрана на защелках)


Необходимо её разобрать вот так:


Отключаем колбу:



Откусываем провода питания:


Прозваниваем накалы колбы (для принятия решения выбросить колбу или нет)



Мне не повезло, перегорели обе спирали накала (первый раз в моей немалой практике, обычно одна, а когда сгорает схема то и ни одной).  В общем если хотя бы одна сгорела

колбу выбрасываем, если нет, то она рабочая, а сгорела схема.



Рабочую колбу отлаживаем на хранение (до следующей сгоревшей экономки) и потом к рабочей схеме цепляем колбу. Так из нескольких делаем 1, а может и больше (как повезёт).

А вот вариант изготовления лампы дневного света. Можно подключить, как и 6 Ваттную лампу с «китайского» фонаря (например, я обмотал её пластиком с зелёной бутылки, а схему спрятал в сгоревшее зарядное устройство, от мобильного телефона и получилась классная подсветка для аквариума):


 так и 30 Ваттную лампу дневного света:


Да уж писатель с меня….. ну да ладно.

Припаиваем четыре провода (толстые не стоит):


которые будут идти на накалы (сразу продумайте, как и что куда будет монтироваться),

и два на сетевую вилку, подключаем лампу:


 … в розетку и вот, она горит


Пробуйте но аккуратно напряжение 220 вольт ОПАСНО ДЛЯ ЖИЗНИ !!!


Источник: edison.dn.ua
Прокомментировать
Вконтакте Одноклассники
  • bowtiesmilelaughingblushsmileyrelaxedsmirk
    heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
    winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
    worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
    expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
    disappointedconfoundedfearfulcold_sweatperseverecrysob
    joyastonishedscreamtired_faceangryragetriumph
    sleepyyummasksunglassesdizzy_faceimpsmiling_imp
    neutral_faceno_mouthinnocent
3+три=
Комментарии (17)
  1. Navernyak
    #1 Navernyak Гости 20 июля 2010 23:16
    1
    кто делал отпишитесь
    1. Наиль
      #2 Наиль Гости 16 октября 2018 23:28
      0
      Делал, работает. У меня так горит маленькая люминисцентная лампа с круглой платкой от сберегайки,а ещё другая конструкция - ультрафиолетовая лампа (я ею засвечиваю фоторезист при изготовлении печатных плат)
  2. SVL
    #3 SVL Гости 26 октября 2010 18:08
    0
    не пробывал ище но написанно все правильно работать будет.
  3. Ni1lay
    #4 Ni1lay Гости 20 января 2012 20:18
    0

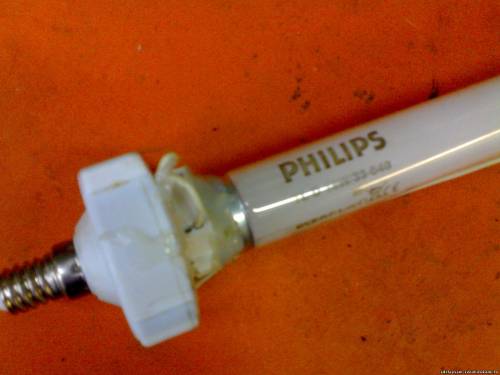

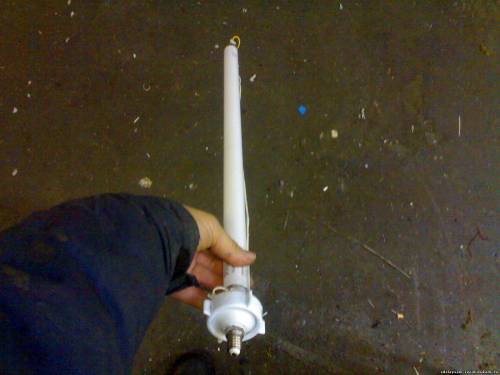

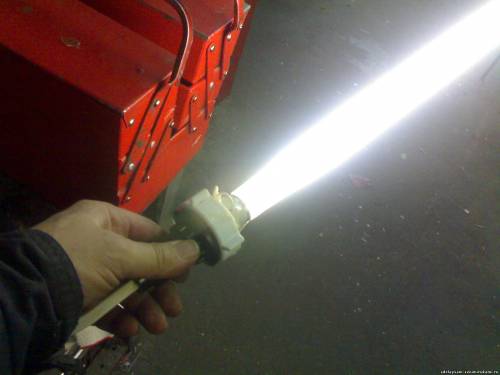

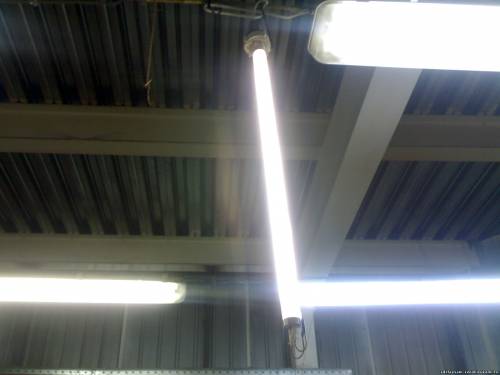

    Делал От !5 (15*5=75) ватной эконом. зажигаю Лб 36( по старому сороковка) С полтыка От 11 (11*5=55) ватной эконом . отлично загорается 20ка..Фото 20 . правда с рабочего места .
  4. NOTFRONT
    #5 NOTFRONT Гости 20 января 2012 20:19
    0
    супер! Молодец!
  5. Ni1lay
    #6 Ni1lay Гости 20 января 2012 21:16
    0

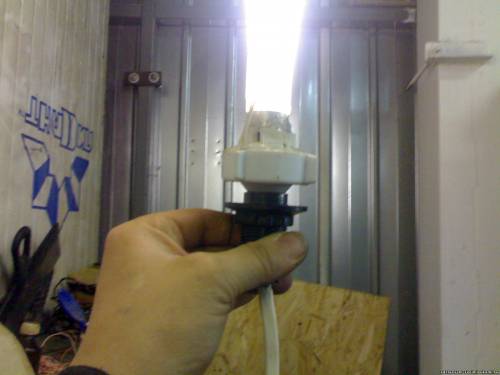

    Лампы можно "сделать" как у автора ,а можно и с родными патронами , и ставить как свечки .Вертикально. Правда паралельно лампе с дальнего конца пойдут два провода в схему.....Но с патроном . типа "СВЕЧКИ" думаю будет более подходящее "для ПРИКОЛОВ" или для углов в комнате... smile
    1. Саня
      #7 Саня Гости 31 июля 2019 18:51
      0
      ???
  6. Бабай
    #8 Бабай Гости 24 июня 2012 19:06
    2
    Ni1lay,
    Да ЭТО ЖЕ ДЖЕДАЙСКИЙ МЕЧ!!! а если серьезно то довольно круто
  7. osyka59
    #9 osyka59 Гости 29 октября 2012 13:09
    0
    извените за качество снимал на мобилу

    я на такой сделал 30 ватт

  8. Грыша
    #10 Грыша Гости 15 февраля 2014 20:07
    1
    Если не жаль денег, то можно делать. Сопротивление внутреннее и спиралей очень отличается у трубок и экономок. Поэтому очень быстро катоды теряют эмиссию ,а то и вообще перегорают. Проверено. В тупую делать не рекомендую. Нужен пересчет.
  9. олег
    #11 олег Гости 3 февраля 2015 15:53
    2
    я давно это знаю и не только это можно
  10. Димка
    #12 Димка Гости 11 февраля 2016 13:03
    1
    Люди, подскажите пожалуйста, выдержит ли балласт от 15 ваттной экономки (ТехноЛайт) с транзисторами 4202BD лампу мощностью 21Вт? (транзисторы по даташиту до 20Вт
    1. Гость Александр
      #13 Гость Александр Гости 11 июня 2019 16:04
      1
      Дима, дело не столько в паспортной мощности транзистора, сколько в режиме его работы... в преобразователях применяется импульсный режим, т.е. класс Д, где КПД может превышать 90%... рассеиваямая мощность на транзисторе будет зависеть от его внутреннего сопротивления в открытом состоянии, крутизны импульсов и скважности... В любом случае, на нагрузке получим мощность в несколько раз больше, чем рассеивают транзисторы...
