БУМАЖНО-ПРУЖИННАЯ СИСТЕМА ДЛЯ ПРЕДОТВРАЩЕНИЯ ПРОТЕЧКИ ВОДЫ

Многим людям знакома проблема протечек воды в квартирах, из-за испорченного смесителя или лопнувшего шланга. Что бы такого несчастья не произошло, точнее, что бы его предотвратить, предлагаю изготовить самоделку из распространенных деталей и материалов.

Механическая система предотвращения протечки воды своими руками

КАК РАБОТАЕТ ЭТА СИСТЕМА

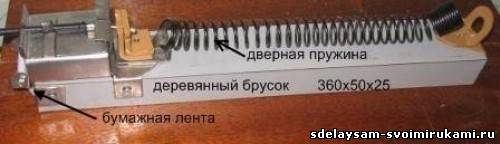

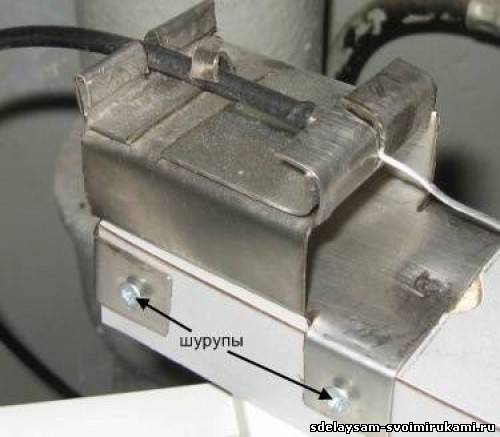

Ставим на пол механизм-датчик, присоединенный тросом к шаровому крану.

Механическая система предотвращения протечки воды своими руками
Механическая система предотвращения протечки воды своими руками

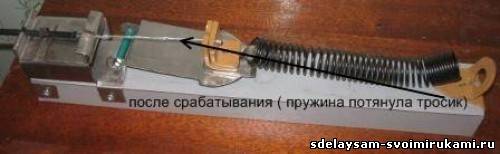

При попадании воды на элемент (бумажную ленту) происходит разрыв бумаги. Пружина сжимается и тянет трос, который перекрывает кран.

Механическая система предотвращения протечки воды своими руками
Механическая система предотвращения протечки воды своими руками

В данной системе перекрывания воды используются шаровые краны, уже установленные равнее.

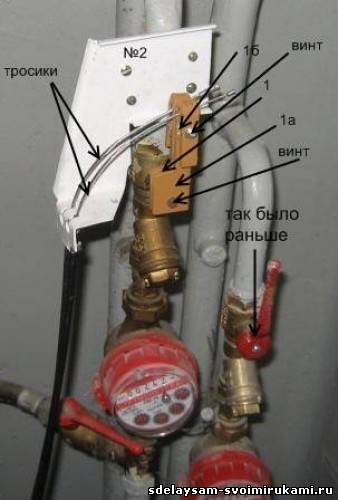

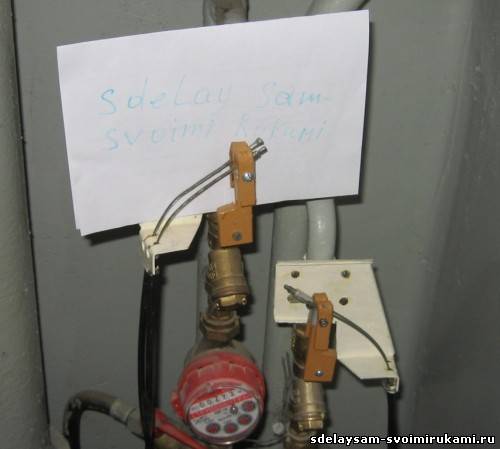

Система позволяет перекрыть воду и вручную. Рукоятку поворачиваем в сторону, а трос остаются неподвижными. На фото видно два трос: первый идёт к датчику в туалет, второй - в ванную. При попадании воды на пол в одном из помещений срабатывает датчик, пружина тянет трос, который тянет ручку шарового крана и перекрывает подачу воды в квартиру.

ТРЕБОВАНИЯ К СИСТЕМЕ ДЛЯ ПРЕДОТВРАЩЕНИЯ ПРОТЕЧКИ ВОДЫ

На фото видно, что некоторые элементы выполнены из нержавейки (для более долговечной работы и лучшего соскальзывания). После срабатывания механизма протереть его от влаги салфеткой, только после этого заправить свежую ленту. Тросы не должны иметь более 2 изгибов под углом 90 градусов и длину не более 2 метров. Шаровой кран и датчик могут находиться в разных помещениях.

КАК ИЗГОТОВИТЬ СИСТЕМУ ДЛЯ ПРЕДОТВРАЩЕНИЯ ПРОТЕЧКИ ВОДЫ

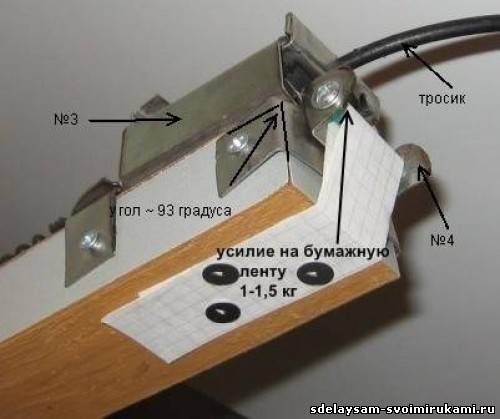

Основание – деревянный брусок (длина-360мм, ширина-50мм, высота-25-30мм), один короткий торец имеет угол 93 градуса. Датчик - это вырезанная из ученической тетрадки полоска бумаги, прикреплённая к низу основания несколькими кнопками.

Механическая система предотвращения протечки воды своими руками

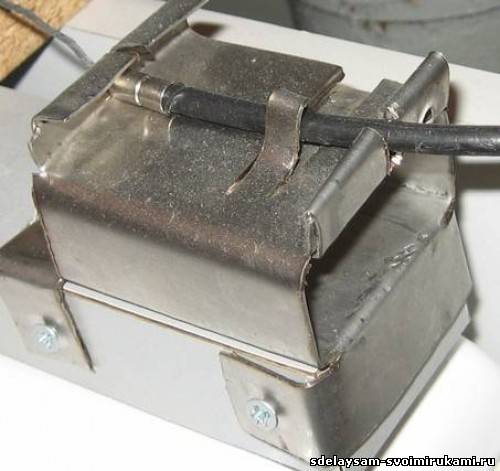

При изготовлении детали №3 использовался дубовый брусок 150х20х50мм. Вокруг него делались все изгибы, а потом брусок вынимался, и делались вырезы болгаркой для крепления троса.

Механическая система предотвращения протечки воды своими руками
Механическая система предотвращения протечки воды своими руками

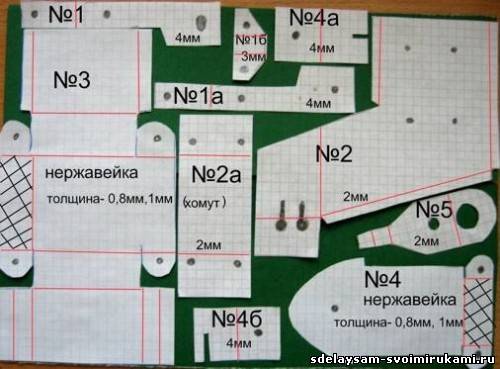

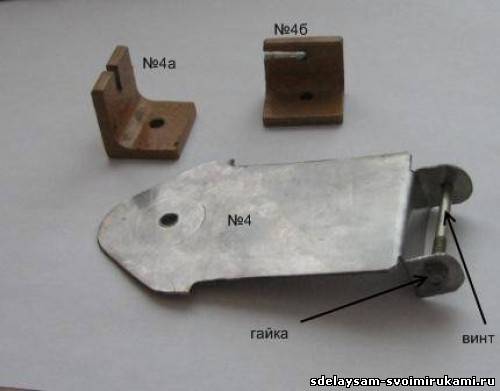

Детали 3 и 4 должны быть изготовлены из нержавейки, для лучшего соскальзывания детали №4. Деталь №3 лучше сначала попробовать изготовить из картона. Места изгибов показаны красными линиями.

Механическая система предотвращения протечки воды своими руками

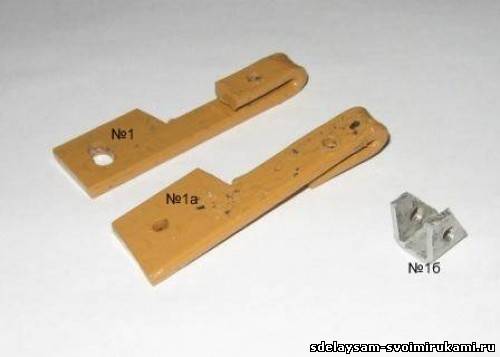

При изготовлении детали №1 возникает проблема - расширенное отверстие диаметром 6 мм.

Решил её следующим образом – высверлил одно отверстие, с внутренней стороны всунул в него винт шестёрку. Винт должен полностью закрыть отверстие. После этого высверливается второе отверстие.

Механическая система предотвращения протечки воды своими руками

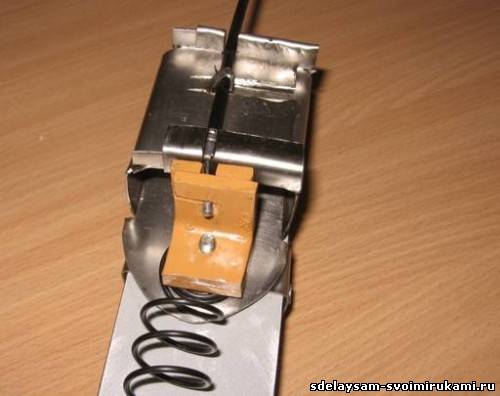

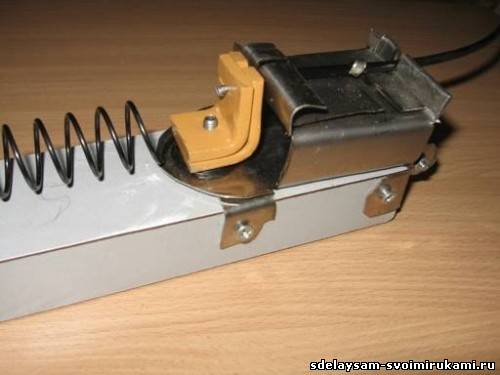

Детали 4, 4а, 4б, пружина скручиваются вместе одним винтом снизу (предварительно в пазы деталей 4а и 4б продевается трос).

Механическая система предотвращения протечки воды своими руками

РЕГУЛИРОВКА СИСТЕМЫ

При изготовлении и регулировке системы желательно использовать приспособление -кусок трубы более 20 см длиной с резьбой с накрученным на нее шаровым краном. На этом приспособлении вы сможете проверить работу всего механизма не у себя дома , а в гараже , мастерской или показать работу системы своим знакомым. Приспособление также пригодится при высверливании отверстий для соединения деталей №2 и 2а. Для этого нужно зажать в тиски эти детали с предварительно вставленной между ними трубой приспособления. Ручка шарового крана должна быть в закрытом положении, а прорези для трос в ручке и дет. №2 должны совпадать. После этого просверливаются отверстия одновременно в деталях №2 и №2а.

Механическая система предотвращения протечки воды своими руками

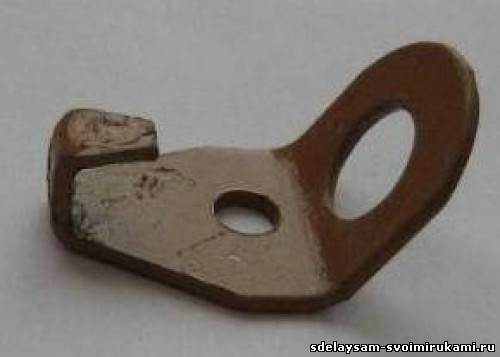

В детали №5 два отверстия : первое - для пальца (когда натягиваем пружину), второе- для зацепа. Деталью №5 можно регулировать натяжение пружины, покручивая ею по виткам.

Механическая система предотвращения протечки воды своими руками

Основание (деревянный брусок 360 х 50 х 25) можно изготовить большей длины, а после регулировки лишнюю часть бруска отрезать. Длина моего основания подобрана под определённую пружину.

В растянутом состоянии усилие пружины около 10 килограммов, в конце срабатывания 4,5 кг. Главное условие :на бумажную ленту должно действовать постоянное усилие от 1 до 1,5 килограммов (для изменения этого усилия нужно уменьшить или увеличить угол ). Для измерения можно использовать бытовые пружинные весы.

Пружину покупал в хозяйственном магазине (дверная пружина), разрезал на три части. Нержавейку взял от старой стиральной машины «Рига». Троса купил в магазине, лишнюю часть оплётки убрал на наждаке, смазал смазкой для бытовых нужд. Трубу с резьбой купил на рынке..

Короткий торец бруска должен иметь угол 93 градуса, такой же угол должен быть и у деталей 3и4 вместе их общего соприкосновения.

Испытания проводил во влажном помещении, через год попробовал намочить бумажную ленту – всё сработало - шаровой кран был перекрыт полностью автоматически.

Механическая система предотвращения протечки воды своими руками
Механическая система предотвращения протечки воды своими руками
Механическая система предотвращения протечки воды своими руками
Механическая система предотвращения протечки воды своими руками

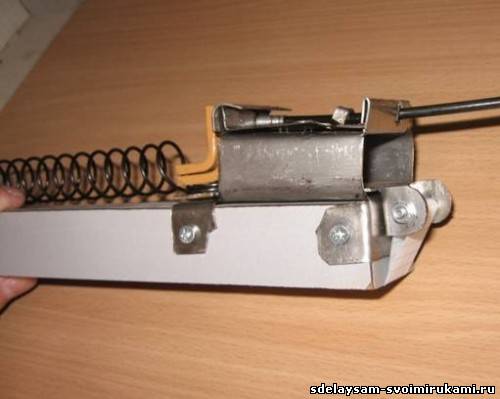

Общий вид:

Механическая система предотвращения протечки воды своими руками
Механическая система для контроля и предотвращения протечки воды
 автор: Рудик Александр rudik1964@yandex.ru
