Лучший подарок, как известно, тот, что вы сделали сами своими руками. То, что будет описано в этой статье, отличается своей оригинальностью и будет долго радовать того, кому вы хотите доставить удовольствие. Вместе с тем, для такой работы нужны навыки и оборудование для записи. Впрочем, для начинающего радиолюбителя желающего осваивать новое – вполне решаемая задача. Теперь по порядку.

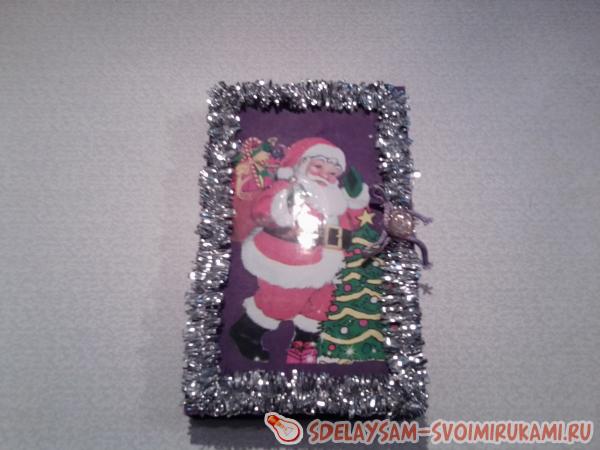

Внешний вид музыкальной открытки представлен на рисунке.

Музыкальная открытка

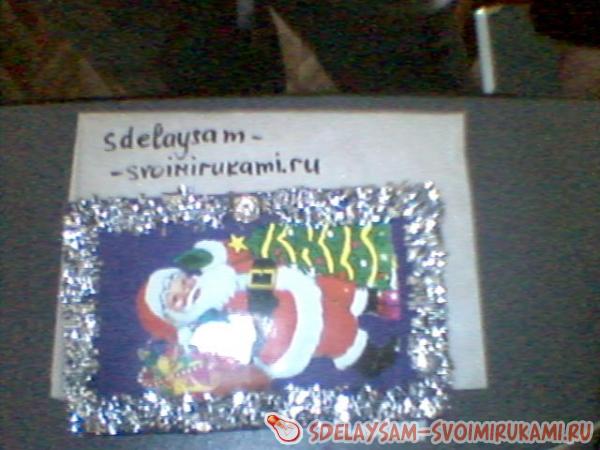

Подарок сделан племяннику на новый год и содержит голосовое поздравление. Конструкция исполнена в виде книги. Лента, которая держит книгу в закрытом состоянии, завязана на пуговичке. Развязав ленту, мы открываем книгу, и отжимается квадратная кнопка, которая видна на рисунке.



Кнопка, отжавшись, включает голосовое сообщение. Это может быть ваш голос или просто музыкальный фрагмент из любимого мультика. По углам вставлены светодиоды, которые, перемигиваясь, придают подарку ещё большую привлекательность.

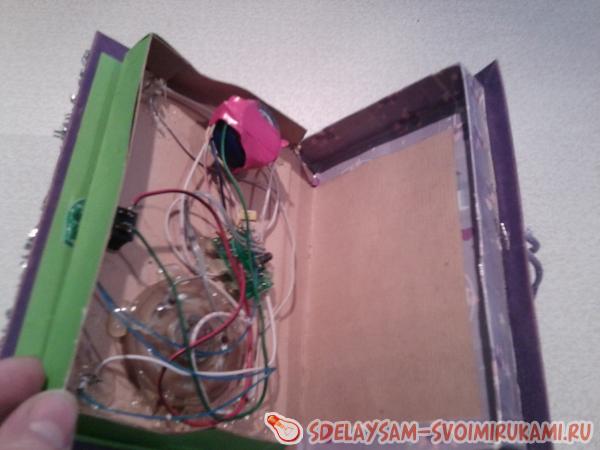

Внутри книжки находится вся электронная начинка, которая видна на рисунке.

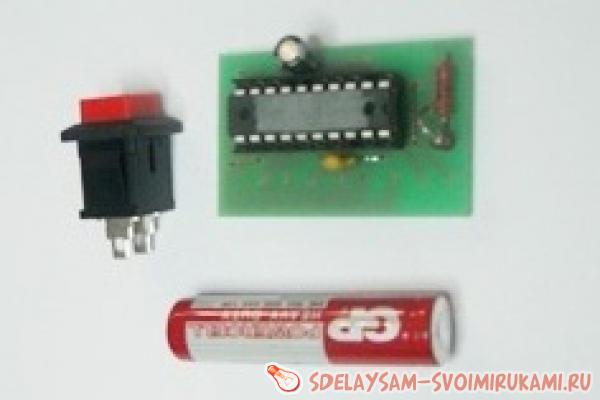

Основу составляет небольшая плата с однократно-програмируемой звуковой микросхемой аР8942А.



Эта микросхема позволяет записать до 42 секунд звука. Принципиальная схема всей начинки на принципиальной схеме.

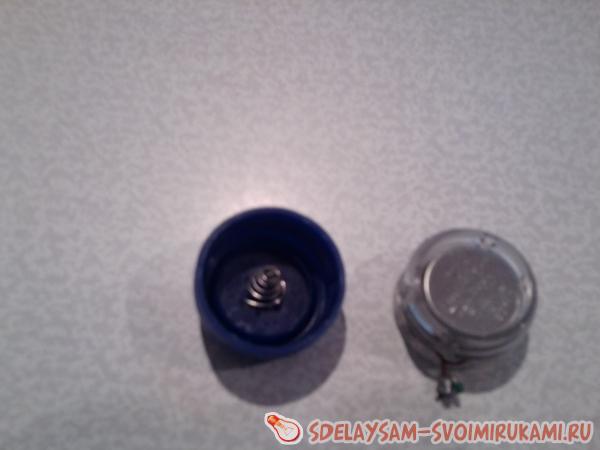

Схема достаточно простая, под силу любому начинающему радиолюбителю. Для сборки устройства понадобятся, кроме самой звуковой микросхемы, динамик мощностью 0,5 Вт и сопротивлением 8 Ом, нормально замкнутая кнопка (такая, контакты которой размыкаются при нажатии), два транзистора КТ315, четыре светодиода разных цветов свечения, два элемента питания GR2035 или любые другие с суммарным напряжением 6В, гнездо для элементов питания и немного монтажного провода. Гнездо питания для этого изделия, за не имением готового, было сделано из горлышка пластиковой бутылки. В дно пробки установлена пружина от старого пульта, а резьбовая часть горлышка с одной стороны закрыта сеткой из медной проволоки, которая и является вторым электродом.

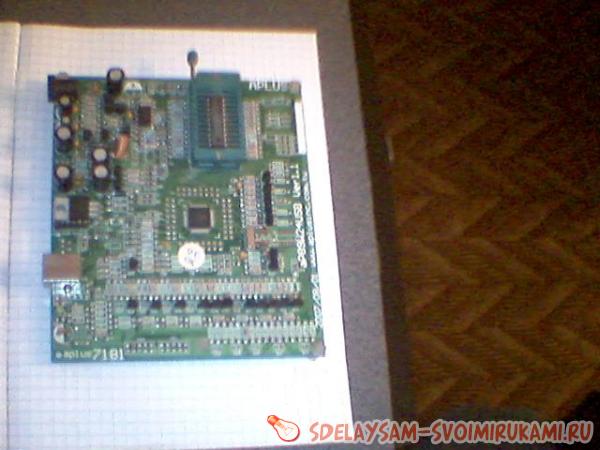

Единственная существенная проблема - специальный программатор aP89W24USB, без которого нельзя записать микросхему. Но если учесть, что такой подарок может быть не только приятным сюрпризом для дорогих вам людей, но и источником дополнительного заработка, то можно разориться на несколько тысяч рублей.
